一、產品概述

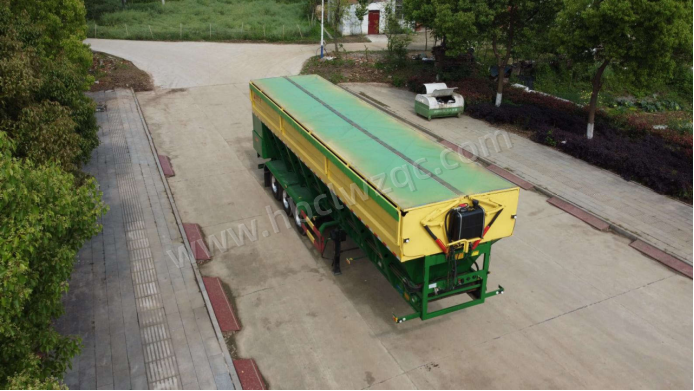

HLV9407ZLS 傳送帶自卸半掛車產品是我公司根據市場需求，自主開發設計主要用于散裝顆粒物料運輸?shù)膶Ｓ迷O(shè)備。此車型主要由廂體、液壓系統、傳送帶、行走機構等組成。
本產品具有安全系數高、自重輕、自動化程度高、操作簡單，杜絕翻車隱患。 卸料快，干凈無殘留、駕駛員在駕駛室內操控?zé)o需下車。適用于沙、石料、石粉、礦 粉、石膏粉、煤炭、石灰、水穩、瓷土、水渣、鋼渣、焦炭、糧食等散裝顆粒物料運 輸（運輸介質比重≤1600KG/m3，單塊介質直徑≤5CM 且單塊介質重量≤5KG）。是側翻、后翻半掛自卸、平板集裝箱半掛自卸、自卸式罐車、倉柵半掛車等車型運輸?shù)耐昝捞?/span> 代車型。

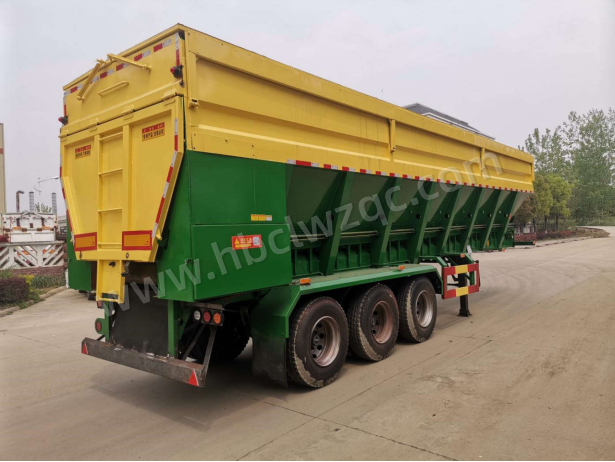

車廂結構HV 型/多立柱外觀/傳送帶寬度 1350MM
車廂結構HV 型/多立柱外觀/傳送帶寬度 1350MM 對應尺寸容積 |
外長 內高 | 1800MM | 2000MM | 2200MM |
10300MM | 34.9 方 | 39.7 方 | 44.4 方 | （無營運） |
|
|
10800MM | 36.7 方 | 41.7 方 | 46.7 方 | （無營運） |
|
|
11300MM | 38.5 方 | 43.8 方 | 48.9 方 | （無營運） |
|
|
注：（1）整車長度含液壓油箱，液壓油箱長度 300MM； （2） 以上容積對應的為車廂內高平箱容積，實際容積偏大 1.5 方左右； （3） 此結構車廂承載噸位可選標載或 50 噸內或 60 噸內。 |

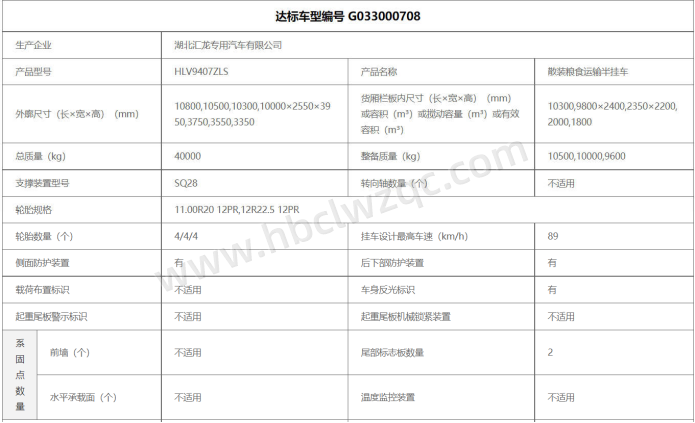

【整車技術參數】 |
產品商標 | 龍星匯牌 | 公告批次 | 344（變更） |
產品名稱 | 散裝糧食運輸半掛車 | 產品型號 | HLV9407ZLS |
總質量(Kg) | 40000 | 罐體容積(m3) |
|
額定載質量(Kg) | 29500,30000,30400 | 外形尺寸 | 11300,11000,10800,10500,10300,10 000×2550,2500×3950,3750,3550,3 350 |
整備質量(Kg) | 10500,10000,9600 | 貨廂尺寸 | 10800,10300,9800×2400,2350,2300 ×2200,2000,1800 |
額定載客(人) |
| 準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) |
| 鞍座最大載質量(Kg) | 16000 |
接近角/離去角(°) | -/10,-/11,-/12 | 前懸/后懸 | -/1950,-/1800,-/1500 |
軸荷(Kg) | -/24000(三軸組) | 最高車速(Km/h) |
|
備注 | 該產品不能舉升自卸,無自卸舉升裝置,該車頂部為硬質頂蓋,可開啟;后部不可整體開啟;卸貨方式為傳送帶傳送;車廂底部中間為橡膠傳送帶結構,用于糧食運輸;外形尺寸長/貨箱內部尺寸長/軸距/后懸對應關系 為:11300(11000)/10800/4980+1310+1310/1950,10800(10500)/10300/4780+1310+1310/1800,10300(100 00)/9800/4580+1310+1310/1500;選裝貨廂外形,選裝后門結構,選裝液壓油箱;側防護裝置,材料:Q235, 連接方式:焊接連接;后下部防護裝置,材料:Q235,連接方式:焊接,斷面尺寸140×50,離地高度450mm;ABS 系統生產廠家:浙江萬安科技股份有限公司,型號VIE-TABSⅡ(4S/2M),選裝ABS 系統生產廠家: 威伯科汽車控制系統(中國)有限公司,型號 4005000810 4S/2M. |
【整車其他參數】 |
底盤型號 |
| 底盤名稱 |
|
商標名稱 |
| 生產企業 |
|
軸數 | 3 | 輪胎數 | 12 |
軸距 (mm) | 4980+1310+1310,4780+1310+1310,4580+1310+1310 |
輪胎規格 | 11.00R20 12PR,12R22.5 12PR |
鋼板彈簧片數 | -/4/4/4,-/8/8/8,-/10/10/10 | 前輪距 | - |
燃料種類 |
| 后輪距 | 1840/1840/1840 |
排放依據標準 |
|
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
|
|
|
|
（一）容積更大：有效容積可選 34.9-48.9 方，裝載量大，滿足各種使用工況的真實所需。

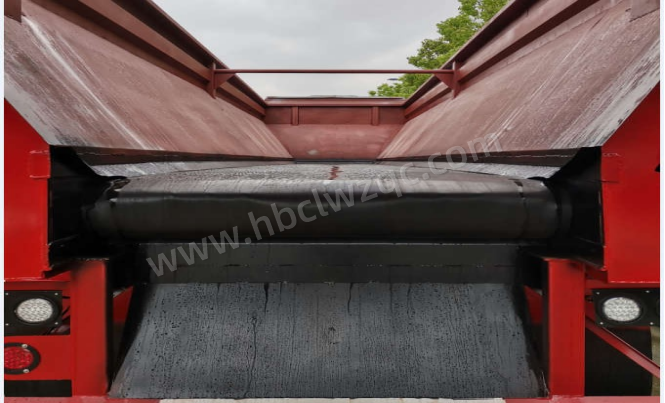

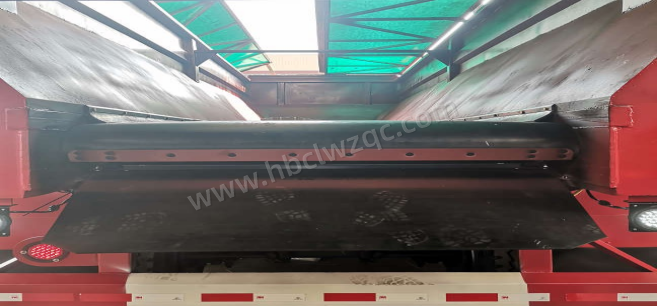

（二）根據貨物的性質和用戶使用工況，可選多塊膠皮或者整體膠皮結構。A、多塊膠皮結構，疊加密封，保證運輸過程中不漏料，維修更方便。
B、整體膠皮結構，密封性能更好。

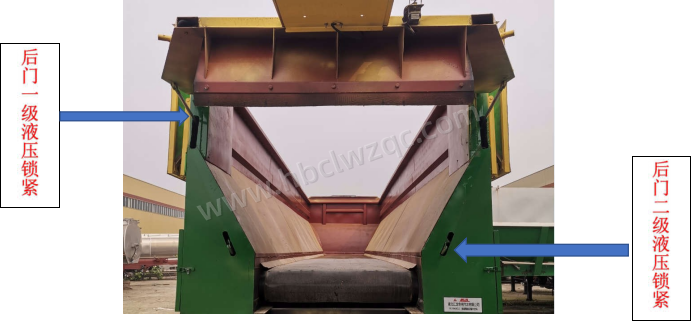

（三）后門采用雙級液壓密封鎖緊結構，若一級液壓鎖緊生效后，二級液壓鎖緊保證后門關閉，最終達到可靠的密封效果。
（五）操作更方便：駕駛員無需下車，可在駕駛室通過攝像頭觀察卸貨情況并智能遙控操作，操作更便利，效率更高；同時也可手動操作，可靠性更高。
量穩定可靠。
（七）安全系數更高：適應性強，對場地平整度無太高要求，對作業高度沒有太高限制，適用于不同的卸貨環境，不用舉升卸貨，無翻車風險。
（八）更高效：液壓系統原件（液壓馬達、多路閥、油管、油缸、油泵等）均采用國內知名品牌廠家，液壓系統可靠性高；無需人員在車外操作，可邊走邊卸，效率高。
（九）更環保：翼展式硬質頂蓋，無揚塵，不會對環境造成二次污染，更好地保護環境。
（十）原裝出廠、不用改型：車廂尺寸即為公告尺寸，合法合規，方量大，無需加高、加裝改型。
序號 | 配置名稱 | 配置描述 |
1 | 輸送帶寬度/厚度 | 標配厚度為 7MM，寬度 1350MM；可選裝耐高溫膠皮 |
2 | 馬達 | 標配為 5100；可選裝 6800 或 25000 |
3 | 箱體 | 箱體邊板標配為 3MM T700 高強度板 |
4 | 車軸 | 標配為龍星匯 13 噸車橋 鼓剎*3 根；可選裝其它品牌車軸 |
5 | 板簧 | 標配為 13*90MM-10 6 組；可選裝 16MM 厚 |
6 | 懸架 | 標配為 150 機械懸掛；可選裝重型懸掛 |
7 | 支腿 | 標配為國產 28 噸單動支腿；可選裝鋁合金支腿 |
8 | 牽引銷 | 標配為國產 50#或 90#牽引銷 |
9 | 輪胎 | 標配為 12R22.5 真空胎*12 條 品牌：成山或者玲瓏 |
10 | 鋼圈 | 標配為 9.0-22.5 鋼圈*12 個 |
其余標準配置為：后門液壓開啟及關閉；后門液壓鎖緊；2 個攝像頭+1 個顯示屏；手 動+遙控器操作；翼展式硬質頂蓋；帶ABS；車輛外觀含邊燈、輪距、軸距、貨箱及掛車外形尺寸等均嚴格按公司標準。 |
本公司秉承為客戶創造價值，與客戶共同發展，和客戶實現共贏的經營理念，歡迎廣大用戶朋友選購本公司輸送帶式半掛車產品！

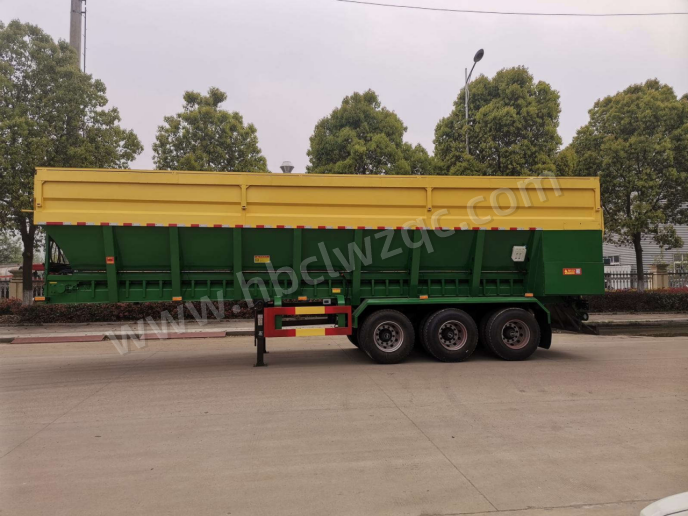

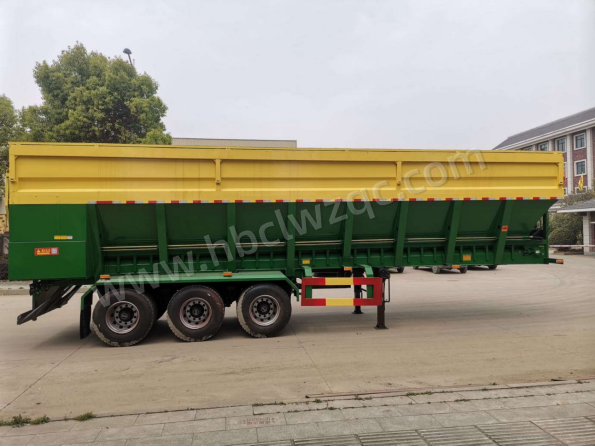

車廂結構HV 型/多立柱外觀/傳送帶寬度 1350MM

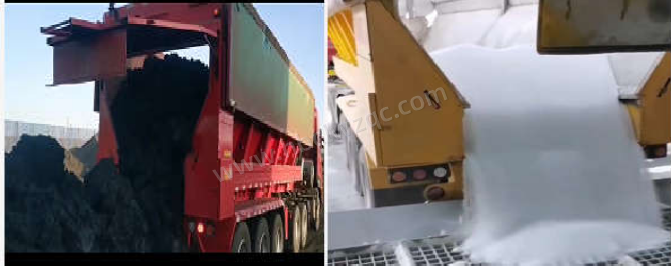

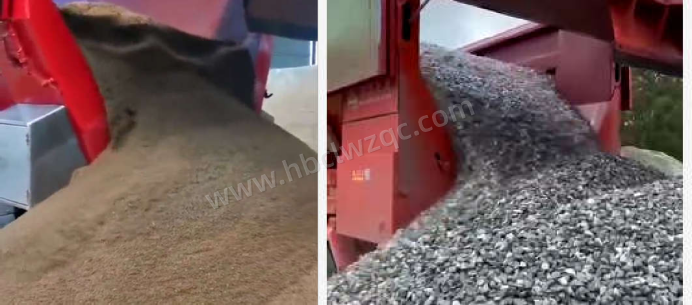

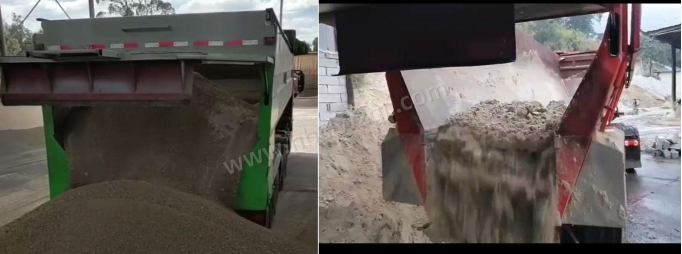

八、部分產品運輸案例
（1）沙 （2）石子
（3）礦粉 （4）石膏粉
